1-24 Series 18650 Battery Pack Tester BMS Tester Protection Board Tester

1-24 Series 18650 Battery Pack Tester BMS Tester Protection Board Tester

:
LITH-PBTS(M)4-120
MOQ :
1
Place of Origin:
China
Farbe :
optional
Port :
Xiamen Port
E-Mail :
Louis@lithmachine.com

1-24 Series 18650 Battery Pack Tester BMS Tester Protection Board Prüfer

1. Anwendungs- und Funktionseinführung

1.1 Anwendung: Es wird hauptsächlich verwendet, um festzustellen, ob die Funktionsindizes der Power-Batterie

Schutzplatine liegen innerhalb des Parameterbereichs, um eine Reihe von Erkennungsstandards für bereitzustellen

Mitarbeiter. Es wird hauptsächlich für den Test der Schutzplatine der Stromversorgungsbatterie der Schutzplatine verwendet

Hersteller und Batteriehersteller.

1.2 Funktionseinführung: Das Testsystem für PBTS-Schutzplatinen ist in Schnelltest und unterteilt

genaue Prüfung

Genauer Test: Es kann den genauen Wert verschiedener Funktionsparameter genau erkennen

Das Power Battery Protection Board (der Fehler beträgt 5 mV) erleichtert das Debugging und die Entwicklung

von Proben und bieten eine Reihe von Standards für den schnellen Nachweis von R & D Personal.

Schnell Test: Stellen Sie die Testparameter gemäß den Designparametern der Schutzplatine ein

um einen Schnelltest durchzuführen, der für den Hersteller und die Stromversorgung der Schutzplatine praktisch ist

Batteriehersteller zur Durchführung groß angelegter und schneller Tests und Lieferungen. Es gilt auch für

der Schutzplatinentest verschiedener Hardwareschemata und einiger Softwareschemata.

2. Hauptleistung

2.1 Stückprüfungsgegenstände:

Innenwiderstandstest, Überladungs- und Entladungstest, Überladungswiederherstellung, Überladung und

Entladewiederherstellungstest, Überstromtest (Ladeüberstrom und Entladeüberstrom),

Überladungsschutzspannung, Überladungswiederherstellungsspannung, Überladung und Entladung

Schutzspannung, Überladewiederkehrspannung, Überstromschutz usw.

2.2 Besondere Prüfgegenstände:

Kurzschlussschutztest (Bezieht sich auf den echten Kurzschlussschutztest auf Mikrosekundenebene).

Einteiliger Eigenleistungsverbrauchstest (Bezieht sich auf die wahre und genaue Eigenleistung

Verbrauch der einzelnen Abschnitte).

Ausgleichsstrom und Ausgleichsspannung (Kann den Ausgleichsstrom genau erfassen und

Ausgleich der Öffnungsspannung).

Infrarot-Scannen (Barcode-Scannen) scannt die ID-Nummer jeder Schutzplatte und speichert

der Datensatz.

3. Technischer Parameter

3.1 Hochstrommodul: Der Strompegel beträgt 120 A und die Stromgenauigkeit 0,1 A.

3.2 Spannungsmodul: Spannungsbereich 0,5-5 V, programmierbarer Ausgang 0,5-5 V, Spannungsgenauigkeit

5mV.

3.3 Kurzschlussmodul: Superkondensator, der die Batteriespannung des Packs vollständig simuliert,

schließt die Schutzplatine sofort kurz und erfasst genau die Kurzschlusszeit und

aktuell.

Probeartikel	Testumfang	Genauigkeit
Anzahl der Testreihen	Serie 1-24
Referenz Spannung	LiCoO 2 (3,8 V) LiFePO 4 (3,0 V)
Überladeschutzspannung	0,5-5 V	±5mV
Überentladungsschutzspannung	0,5-5 V	±5mV
Überladungs-Wiederherstellungsspannung (Selbstwiederherstellung)	0,5-5 V	±5mV
Überentladungs-Wiederherstellungsspannung (Selbstwiederherstellung)	0,5-5 V	±5 mV
Überladeschutzstrom	1-40A	±0,1A
Überentladungsschutzstrom	1-120A	±0,1A
Ausgleich der Öffnungsspannung	0,5-5 V	±5 mV
Echtzeitstrom ausgleichen	0-1000mA	±1mA
Verzögerung des Überstromschutzes	0-15S	±1 mS
Verzögerung des Überladeschutzes	0-20S	±1mS
Verzögerung des Überentladungsschutzes	0-20S	±1mS
Eigenstromverbrauch eines einzelnen Abschnitts	0-500uA	±1uA
Schleifeninnenwiderstand	0-500 mΩ	±1 mΩ
Kurzschlussschutz (Mehr als 6 Serien)	0-9999 us	±1uS
Anwendung	Alle Hardwareschema-Schutzplatinen und einige Softwareplatinen auf dem Markt (Special Prüfgegenstände müssen mitgeteilt werden)

4. Anforderungen an Aussehen, Struktur und Arbeitsumgebung

4.1 Gerätegröße: L420*W410*H200mm, Nettogewicht 15kg.

4.2 Arbeitsumgebung: Die Arbeitsstromversorgung erfordert Netzstrom AC220V Eingang,

Schwankungsbereich der Stromversorgung (170-260 V), Arbeitsumgebungstemperatur - 10 ℃ bis 40 ℃,

Arbeitsfeuchtigkeit von 10% ~ 90%, maximale Leistung von 600W, die nur unter der auftritt

Bedingung für hohen Prüfstrom.

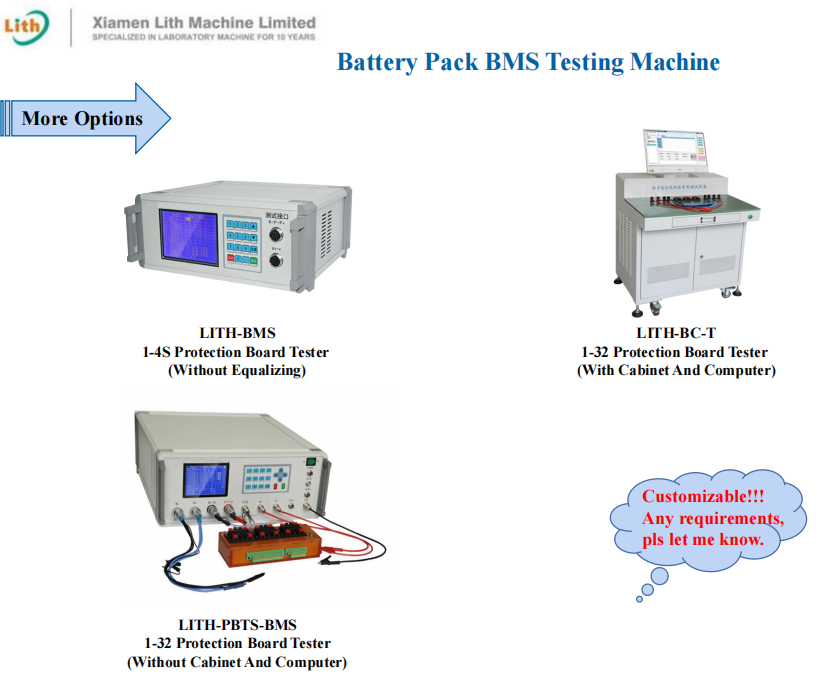

BMS Tester

24 series BMS tester

Protecting Board Tester

PAKET:

1 Standardexportpaket: Interner Kollisionsschutz, externe Exportholzkistenverpackung.

2 Versand per Express, auf dem Luftweg, auf dem Seeweg nach Kundenwunsch, um den am besten geeigneten Weg zu finden.

3 Verantwortlich für den Schaden während des Versandvorgangs, tauscht das beschädigte Teil kostenlos für Sie aus.

LIEFERZEIT : 15-20 Tage nach Bestätigung der Bestellung sollte der detaillierte Liefertermin entsprechend entschieden werden

Produktionssaison und Bestellmenge.
