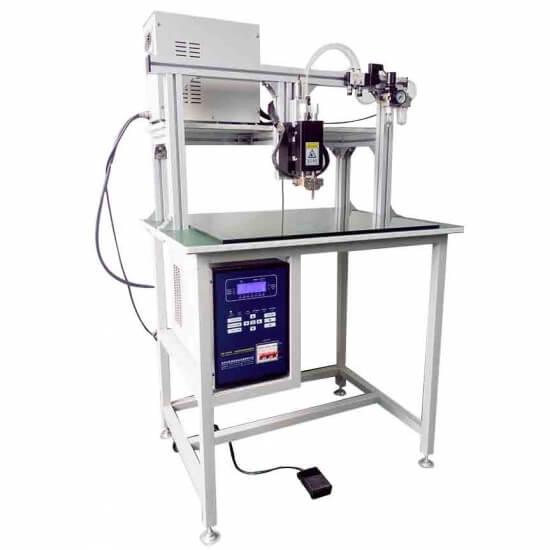

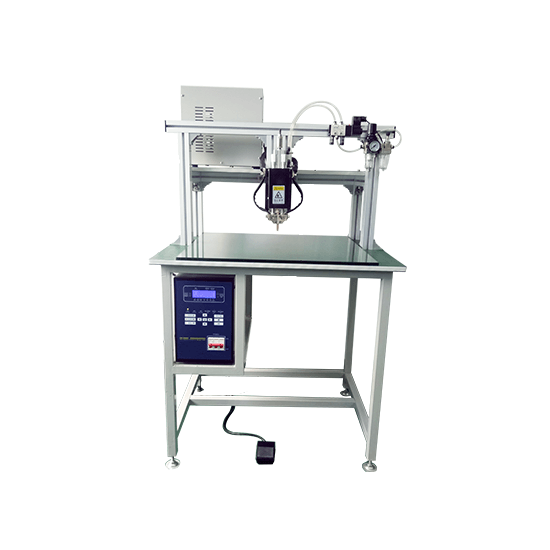

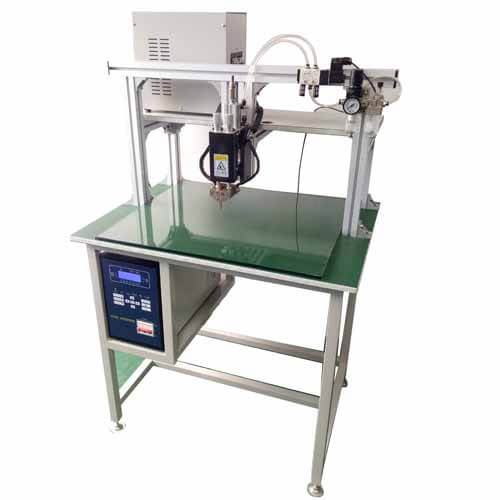

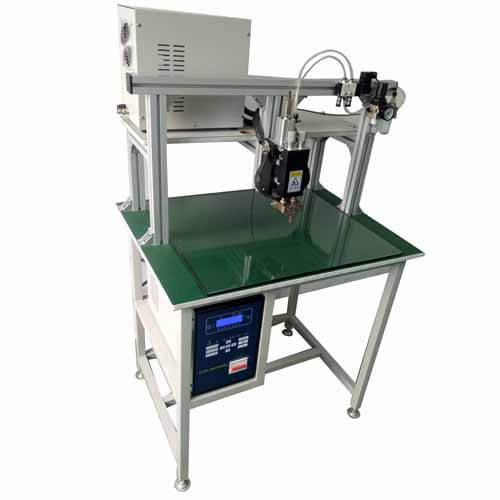

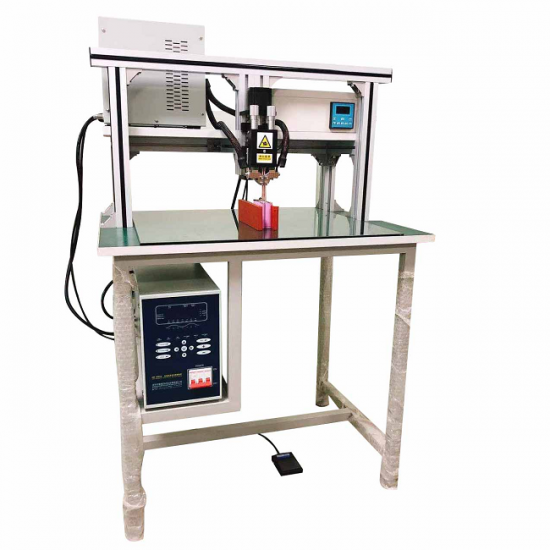

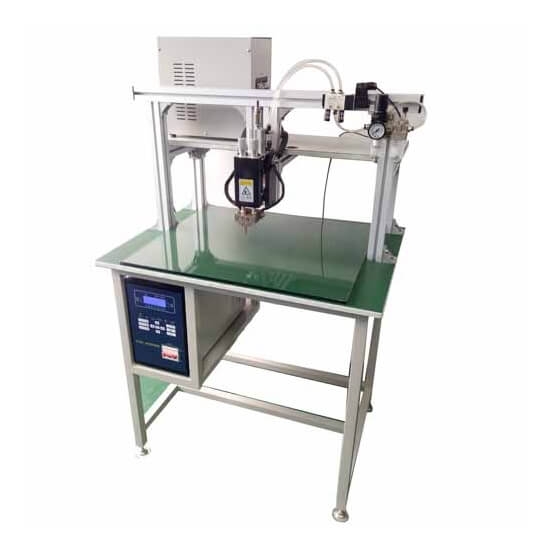

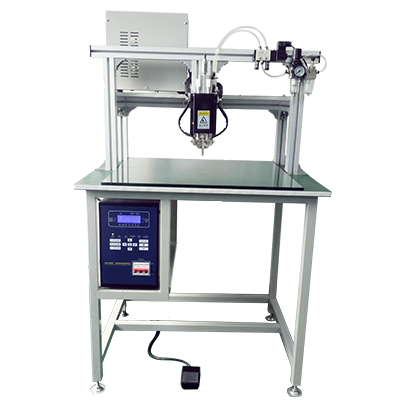

Louis@lithmachine.comHochpräzises manuelles 5000A / 8000A-Pneumatik-Inverter-DC-Punktschweißgerät für die Batteriepack-Montage
Einführung:
Diese Maschine wird zum Schweißen von 18650, 21700, 26650, 32650, 32700 und anderen zylindrischen Akkus verwendet, wie z. B.: Stromversorgung für Energiespeicher, Stromversorgung für Elektrofahrräder, Stromversorgung für Handwerkzeuge usw. Es ’ s eine Punktschweißmaschine mit hoher Schweißeffizienz, guter Schweißqualität und einfacher Bedienung,
Produktbeschreibung:
Hochleistungs-Energiespeicher-Punktschweißgerät :
Die Schweißimpulsbreite ist einstellbar, die Schweißspritzer sind klein und der Schweißpunkt ändert seine Farbe nicht. Es verfügt über einen 5-stelligen Zähler zum Zählen der Anzahl erfolgreicher Schweißungen und kann auch einen Zählalarm einstellen, um an die Reparatur der Schweißnadel zu erinnern. Mit Fehlerselbstdiagnosefunktion und Anzeige des entsprechenden Fehlerpunkts, einfach zu warten.

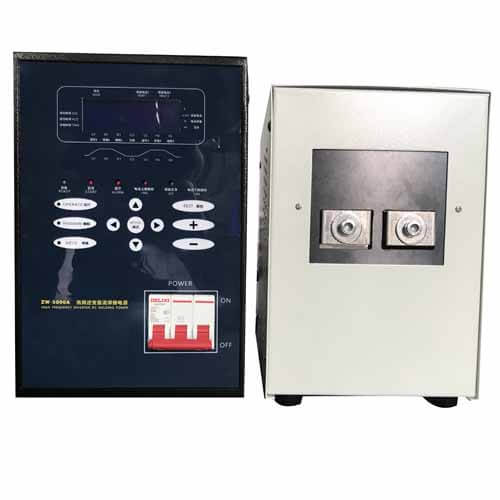

Das Computer-Energiespeicher-Schweißgerät ist ein fortschrittliches Hochleistungs-Energiespeicher-Punktschweißgerät, das von einem Mikrocomputer-Einchip-Mikrocomputer, einem importierten IGBT-Modul, einem importierten Filmkondensator, einer großen blauen LCD-Flüssigkristallanzeige, kleinen Schweißspritzern, einer stabilen und zuverlässigen Leistung gesteuert wird. geeignet für Batterien, Präzisionsschweißen von Metallteilen wie Hardware.
Die Schweißzeit kann genau eingestellt werden :
Einstellbare Schweißzeit: 10 ms-200 ms, Genauigkeit: 0,1 ms
Schweißspannungsverriegelungstechnik :
Die Schweißspannungsverriegelungstechnologie verhindert, dass Schwankungen der Netzspannung den Schweißstrom beeinflussen. Die Schweißimpulsbreite ist einstellbar, die Schweißspritzer sind klein und der Schweißpunkt ändert seine Farbe nicht. Es kann Einzelpuls-, Doppelpuls- und Multipuls-Schweißen realisieren. Es verfügt über eine zweistufige Stromüberwachungs- und Vergleichsfunktion, und der Strom ist anormal. Der Ton- und Lichtalarm verhindert effektiv das Auftreten von falschem Schweißen und falschem Schweißen.
Spezifikation:
|
Modell |
LITH-DC-01 |
|
Maximale Ausgangsleistung des Transformators |
35 kVA |
|
Maximaler Ausgangskurzschlussstrom |
5000A |
|
Schweißbedingungen |
8 |
|
Leerlaufspannung |
10V |
|
Steuermodus |
Konstantstromregelung |
|
Eingangsfrequenz |
Wechselstrom 220 V ± 10 % 50 Hz |
|
Gewicht |
55 kg |
|
Schweißdicke |
Maximale Dicke des Parallelschweißens: 0,03 mm ~ 0,5 mm |
|
Maximale Dicke der oberen und unteren Stumpfschweißung |
0,3 mm + 1 mm |
|
Größe |
800*600*1200 mm |
|
Arbeitsluftquelle |
0,4 ~ 1,0 MPa |
|
Aktuell |
5000A |
8000A |
|
Eingangsleistung |
Wechselstrom 380 V ± 10 %, 50Hz±2Hz |
Wechselstrom 380 V ± 10 %, 50Hz±2Hz |
|
Nennleistung |
25 kVA |
35 kVA |
|
Maximaler Ausgangskurzschlussstrom |
5000A |
8000A |
|
Ausgangsstrombereich |
800-5000A |
500-8000A |
|
Ausgangsspannung |
10V |
10V |
|
Wechselrichterfrequenz |
4KHz |
4KHz |
|
Schweißzeit |
1,0 ms – 99,0 ms einstellbar, Genauigkeit: 0,1 ms |
1,0 ms – 99,0 ms einstellbar, Genauigkeit: 0,1 ms |
|
Schweißimpulsabschnitt |
2 |
3 |
|
Dauer des Schweißzyklus |
1 |
11 |
|
Arbeitstischgröße |
600mm*800mm |
600mm*800mm |
|
Schweißbereich |
580mm*580mm |
580mm*580mm |
|

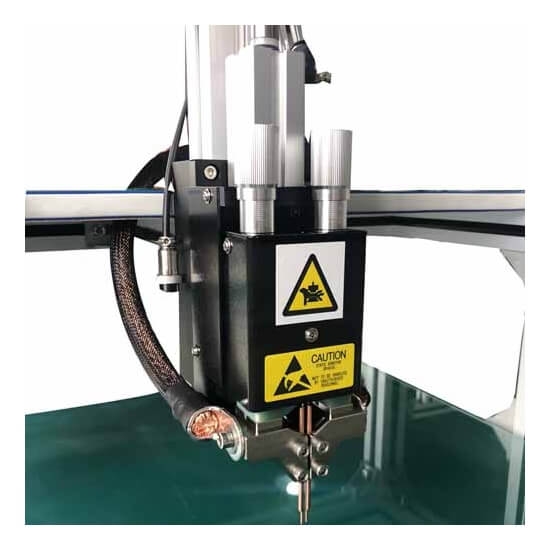

Einstellbarer Höhenbereich des Schweißkopfes |
10-150mm |
10-150mm |
|
Spezifikation der Schweißnadel |
1,5 mm-3 mm/6 mm optional |
1,5 mm-3 mm/6 mm optional |
|
Einstellbarer Abstand zwischen den Schweißnadeln |
0-10mm |
0-10mm |
|
Einstellbarer Hub des Zylinders |
5-30mm |
5-30mm |
|
Spezifikation des sekundären Entladungskabels |
95mm² |
95mm² |
|
Kabellänge |
500mm |
500mm |
|
Einstellbarer Bereich des Schweißkopfdrucks |
1-5kg |
1-5kg |
|
Schweißgeschwindigkeit |
0,5-0,8 s/Punkt |
0,5-0,8 s/Punkt |
|
Ebene Doppelnadelschweißdicke |
0,08-0,25 mm plattiertes Nickel/reines Nickel |
0,08-0,3 mm plattiertes Nickel/reines Nickel |
|
Schweißdicke der konvexen Spitze und der flachen Nadel |
0,15-0,3 mm plattiertes Nickel/reines Nickel |
0,2-0,5mm plattiertes Nickel/reines Nickel |
|
Anzahl der einstellbaren Spezifikationen |
8 |
99 |
|
Anzeige |
LED |
TFT 800X480 Kapazitiver Touchscreen |
|
Einstellungsmodus für Alarm bei Überschreitung |
Aktuelle Einstellung |
Stromeinstellung + Stromwellenüberwachung |
|
Schweißmodus |
Einzelschweißen |
Einfaches oder doppeltes Schweißen |
|
Steuermodus |
PWM |
PWM |
|
Weg kontrollieren |
1200 V 200 A IGBT |
1200 V 300 A IGBT |
|
Kontrollmodus |
Konstante Stromstärke |
Konstanter Strom und konstante Spannung |
|
Kühlung |
Zwangsluftkühlung |
Zwangsluftkühlung |
|
Gewicht |
35 kg |
40 kg |
|
Gewicht der Hauptmaschine |
430L*185B*280H mm |
455L*205B*315H mm |
|
Transformatorgröße |
265L*180B*255H mm |
475L*200B*290H mm |
|
Ganze Hauptgröße |
800 L x 600 B x 1200 H mm |
800 L x 600 B x 1200 H mm |
|
Schweißanwendung |
Batterieanschlussstück, Hardwareblatt, Kabelbaum, Klemmleiste usw |
Batterieanschlussstück, Hardwareblatt, Kabelbaum, Klemmleiste usw |
Weitere manuelle Punktschweißgeräte ohne Tische empfohlen (unten klicken):
Verwandte Maschine
PAKET:
1 Exportiertes Standardpaket: Interner Kollisionsschutz, externe Exportholzkistenverpackung.
2 Versand per Express, auf dem Luftweg, auf dem Seeweg nach Kundenwunsch, um den am besten geeigneten Weg zu finden.
3 Verantwortlich für den Schaden während des Versandvorgangs, wird das beschädigte Teil für Sie kostenlos ändern.
LIEFERZEIT : 15-20 Tage nach Auftragsbestätigung sollte der genaue Liefertermin je nach Produktionssaison und Bestellmenge festgelegt werden
