halbautomatische Wickelmaschine für die Montage einer zylindrischen Batterie

Kontaktieren Sie uns

  • Contact Person : Louis Yang
  • E-Mail : [email protected]
  • Adresse : No. 5 Nanshan Road, Huli District, Xiamen City, Fujian Province, China
halbautomatische Wickelmaschine für die Montage einer zylindrischen Batterie halbautomatische Wickelmaschine für die Montage einer zylindrischen Batterie halbautomatische Wickelmaschine für die Montage einer zylindrischen Batterie

halbautomatische Wickelmaschine für die Montage einer zylindrischen Batterie

  • :

    LITH-winding004
  • MOQ :

    1
  • :

    7 days
  • Compliance:

    CE Certified
  • Warranty:

    2 years
  • Delivery Time:

    7 days
  • E-Mail :

    [email protected]

halbautomatische Wickelmaschine für die Montage einer zylindrischen Batterie



Eigenschaften

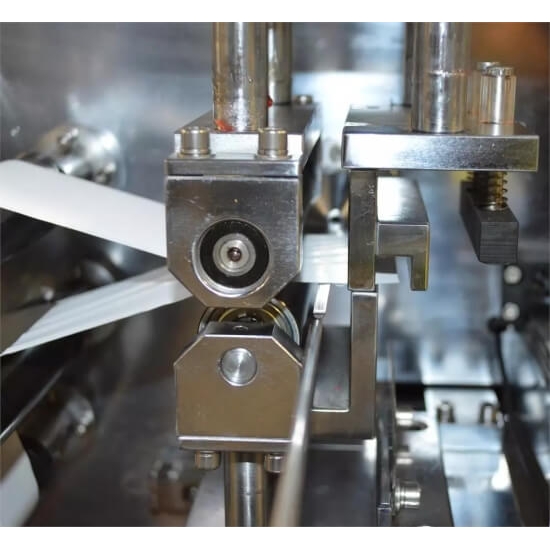

Lith-Windung004 ist eine halbautomatische Wickelmaschine für die genaue Montage einzelner zylindrischer Zellkerne (auch als "Jelly Roll" bezeichnet). Mit dieser Maschine werden Kathoden- und Anodenfolien, getrennt durch obere und untere Separatorfolien, für zylindrische Batterieanwendungen zu einem hohlen Zylindergehäuse aufgerollt. Es ist ein ideales Werkzeug für die zuverlässige und präzise Herstellung von qualitativ hochwertigen Wicklungen von Elektrodenkernen.

Technologieparameter

Eigenschaften

· Farbige Touchscreen-Steuerung

· Richtungssteuerung des Wickelmotors: vorwärts und rückwärts umschaltbar (manueller Modus)

· Einstellbare Spannung (0 - 4 n) für obere und untere Trennfolien

· Vakuumunterstütztes, 1200 mm langes Einzugsbett zur genauen Positionierung von Kathoden / Anodenfilmen & amp; Fütterung

· Automatischer Endschnitt nach Abschluss der konfigurierten Anzahl von Umdrehungen

· Geeignet für zylindrische Batteriegrößen wie 18650, 21700, 26650 und 32650 (Jelley-Rollendurchmesser 14 mm ~ 32 mm; Länge 25 ~ 70 mm)

Eingangsleistung

· Einphasig 220 vac, 50/60 Hz

· 1 kW Leistung

Druckluft

· Für den Betrieb dieser Maschine wird Druckluft von 0,7 MPa benötigt

· Bitte beachten Sie, dass der Luftkompressor nicht enthalten ist.

Kathode / Anodenspeisung

· Ladematerial: Kathoden- / Anodenplatten, wie z. B. mit lifepo4 oder licoo2 (Kathode) beschichtete Aluminiumfolie und mit Graphit (Anode) beschichtete Kupferfolie.

· Längenbereich: & lt; 1200 mm empfohlen (Länge des Einzugsbettes plus Verlängerung)

· Breitenbereich: 25 - 70 mm (einstellbar auf dem Feederbett)

· Dickenbereich: 100 - 300 µm

Separatorzuführung

· Ladematerial: Separatorfolienrollen wie Polyethylen (PE) oder Polypropylen (PP)

· Längenbereich: Separatorwalze mit einem Durchmesser & lt; 250 mm

· Breitenbereich: 25 - 70 mm

· Dickenbereich: & lt; 100 μm

· Spannungsbereich: 0 - 4 n für obere und untere Trennfolien

Wicklung

· Wickelnadelgröße: 3,5 mm od

· Elektrodenwicklungsgröße: 14 - 32 mm od. Länge 25 - 70 mm

· Um einen Elektrodenkern mit einem bestimmten Wert zu wickeln, können Sie hier eine Kalkulationstabelle für die Berechnung der erforderlichen Windungszahl und der Elektrodenblattlänge herunterladen

· Wickelgeschwindigkeit: 0 - 400 U / min einstellbar

· Wickelgenauigkeit: & lt; 0,5 mm Kantenrauheit

Größe

· 1000 mm x 700 mm x 900 mm h

Nettogewicht

· 150 kg

Garantie

· Ein Jahr beschränkte Garantie mit lebenslanger Unterstützung

· Rost oder Schäden aufgrund unsachgemäßer Lagerbedingungen oder Wartung sind nicht durch die Garantie abgedeckt




Winding Machine









Paket:

1 Standardexportpaket: interner Antikollisionsschutz, Holzverpackung für den Export.

2 versand durch eil, auf dem luftweg, durch meer nach anforderungen der kunden, um den am besten geeigneten weg zu finden.

3 für den Schaden während des Versandvorgangs verantwortlich, wird das beschädigte Teil für Sie kostenlos ausgetauscht.

Lieferzeit : 15-20 Tage nach Bestätigung der Bestellung sollte der Liefertermin im Detail festgelegt werden

Produktionszeit und Bestellmenge.
